FITOCROMA VER

La FITODEPURAZIONE CON SISTEMA A FLUSSO VERTICALE prevede la costruzione di una o più vasche impermeabili e l’utilizzo di ghiaia e sabbia come substrato, ma il refluo viene fatto percolare verticalmente all’interno del letto in modo intermittente per cui l’alimentazione avviene con l’ausilio di una elettropompa sommergibile posta a monte; in alternativa al sistema di alimentazione intermittente con elettropompa sommergibile posta a monte si usa spesso alimentare a gravità e rinviare parte del liquido percolato sempre però con l’ausilio di una elettropompa sommergibile in questo caso installata a valle. Questo allestimento ha il vantaggio di facilitare la diffusione dell’ossigeno all’interno del substrato.
A ogni riempimento infatti, il substrato intrappola l’aria anche in profondità, formando colonie di batteri aerobici anche nella parte più profonda e poco colonizzata dalle radici. Il sistema ha dimensioni planimetriche variabili date dal numero di vasche necessarie e dalla loro superficie. Le vasche, che saranno completamente interrate e mai troppo profonde, verranno raggiunte da tubazioni forate/microforate di superficie allo scopo di garantire una equa distribuzione del flusso in ingresso. Le dimensioni complessive dell’impianto dovranno assicurare che possa avvenire l’insediamento di piante in numero sufficiente a garantire il risultato finale. Per il dimensionamento si farà riferimento a linee guida locali mentre l’architettura sarà proposta nel rispetto delle idee del progettista e dell’utilizzatore liberi quindi di disegnarne l’assetto. E’ fondamentale che a monte dei sistemi vengano installati i pre trattamenti indicati e prescritti e che questi vengano ben mantenuti in esercizio così come la stazione di sollevamento a monte o a valle. Ogni impianto avrà a monte e a valle pozzetti di guardia con regolatore (a valle) che garantiranno il mantenimento del livello liquido a disposizione delle piante insediate. Lo schema che segue illustra esclusivamente la tecnica da impiegare ma consente disposizioni planimetriche infinite progettate per ottenere oltre che efficienza e trattamento naturale dei reflui anche estrema gradevolezza dei contesti.

Descrizione

Voce di capitolato

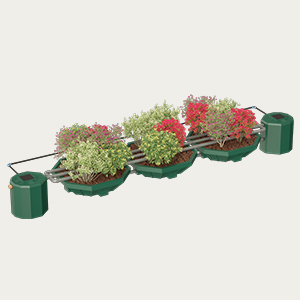

Sistema di fitodepurazione Fito VER iin polietilene monoblocco

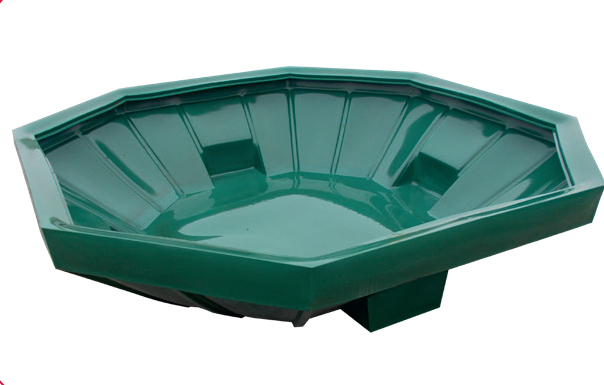

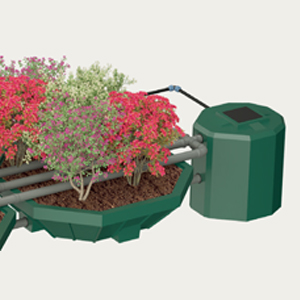

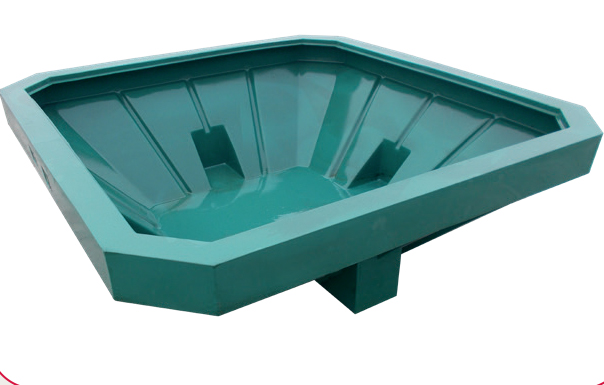

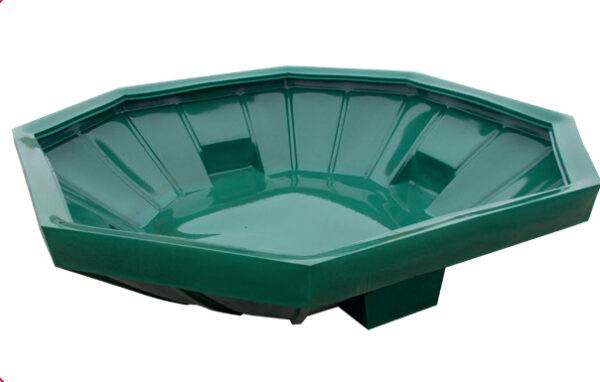

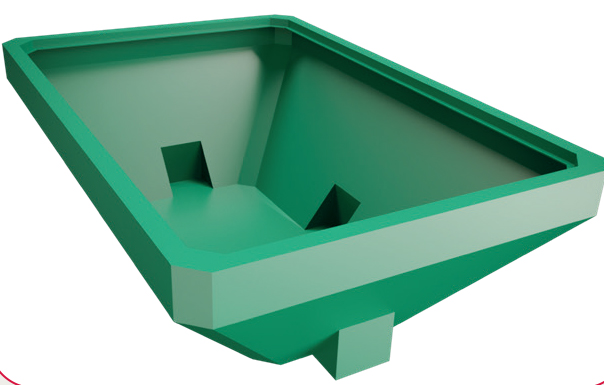

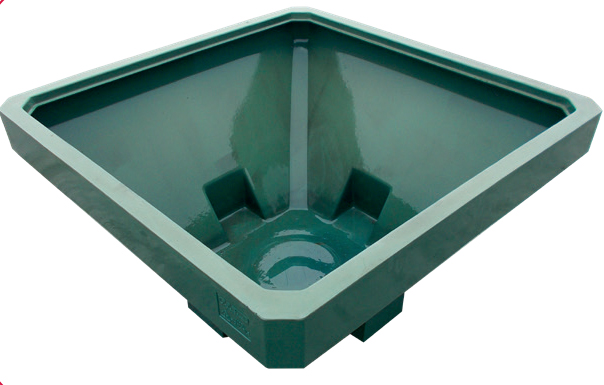

composto da vassoi interrabili in polietilene tipo V1 superficie 1.44 mq, tipo V2 superficie 2.16 mq, tipo V3 superficie 3.60 mq, tipo V4 superficie 5.00 mq. Cameretta di carico a monte dell’impianto in polietilene completa di chiusino superiore di ispezione *** opzionale, cameretta di regolazione e rilancio in polietilene a valle dell’impianto completa di chiusino superiore di ispezione; raccordi in uscita completi di braga a T e n.1 valvola di regolazione del deflusso. Elettropompa sommergibile di ricircolo.
Guarnizioni in EPDM per ciascun vassoio interrabile, taglio di TNT per ciascun vassoio interrabile;
impiego da 2 a 50 Abitanti Equivalenti.
***Sono esclusi dall’allestimento i pre trattamenti da installare a monte del sistema e le tubazioni di alimentazione e distribuzione ai vassoi interrati oltre che tra le camerette di carico e scarico e il sistema; escluso anche il collettore in uscita dalla elettropompa sommergibile di rilancio.
***Le tubazioni di alimentazione saranno microforate in corrispondenza dei vassoi interrati mentre non dovranno essere permeabili nelle zone non sovrastanti i vassoi interrati.
VERIFICHE PERIODICHE
Verificare periodicamente che nessun corpo grossolano ostruisca l’ingresso dei liquami nelle camerette di carico e scarico attraverso i chiusini superiori. Verificare che nessun corpo grossolano ostruisca l’uscita.
Verificare che il sistema possa essere raggiunto costantemente da reflui pre trattati.
Verificare l’efficienza della stazione di sollevamento con elettropompa/e sommergibile/i a monte o a valle
RENDIMENTI
PPE garantisce per ogni sistema di fitodepurazione Fitocroma VER installato: standard qualitativi dell’effluente in conformità al D.L.vo n°152/06 secondo linee guida locali e disposizioni dell’autorità competente

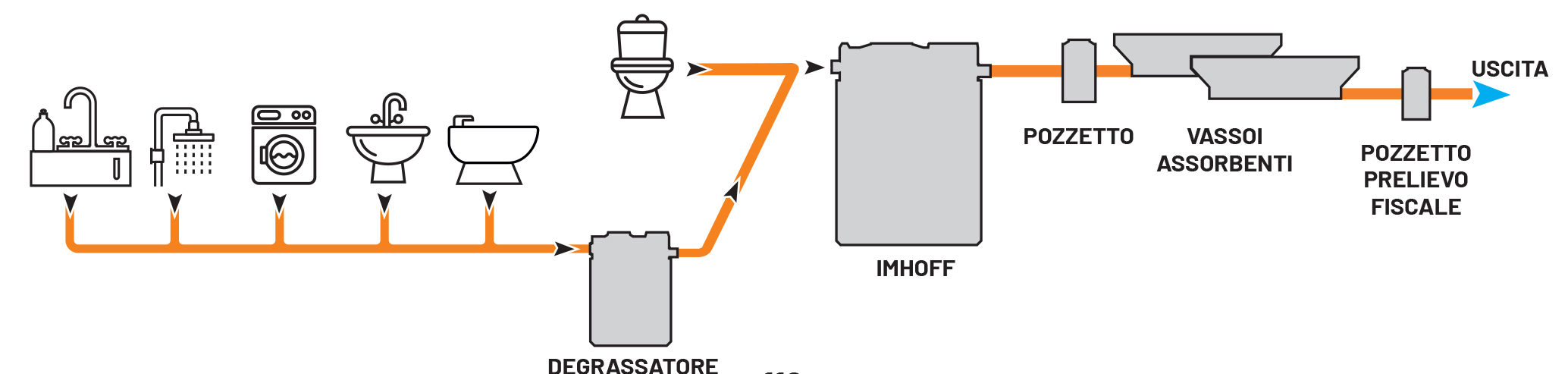

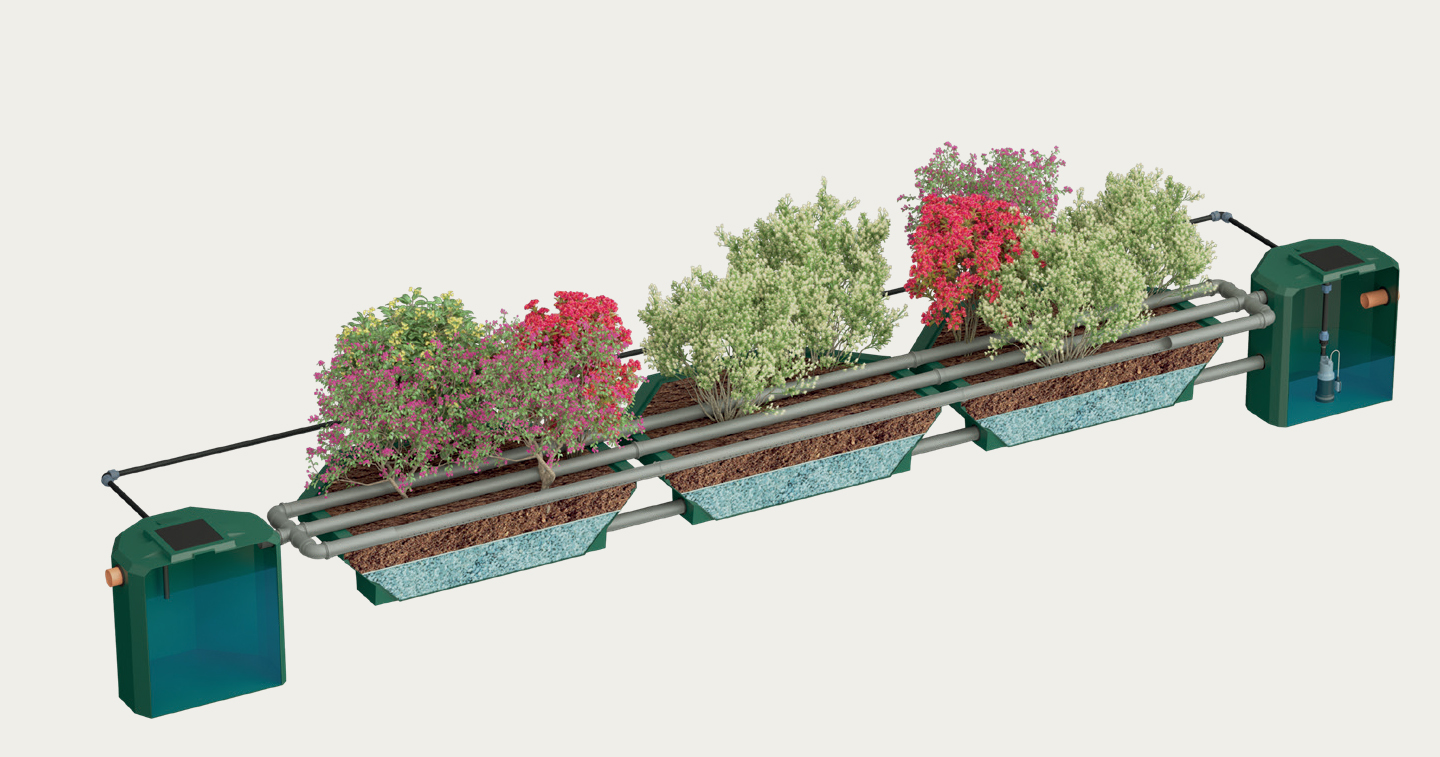

Proposta di impianto
