PLUVIO S

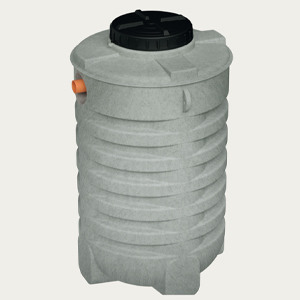

In questo caso parliamo di un sistema realizzato con manufatti aventi una particolare sagoma, robusta, con nervature orizzontali profonde. Tutta la gamma è prodotta in polietilene lineare rotostampato con manufatti a fondo piano. L’intera gamma ri-guarda esclusivamente sistemi in contenitori particolarmente studiati per la funzione che saranno allestiti secondo le necessità dell’utilizzatore e del conduttore. Si tratta di manufatti cavi destinati a contenere acque meteoriche perchè risultino disponibili all’azione di una elettropompa sommergibile collegata con punti di impiego come colonnine di erogazione e impianti di irrigazione automatici programmabili o ad azionamento manuale. Le elettropompe sommergibili installate sono apparecchiature elettromeccaniche in grado di rilanciare a quote superiori rispetto a quella del collettore in ingresso le acque e di fornire la pressione desiderata. Ogni manu-fatto/contenitore viene messo a disposizione con una serie di predisposizioni come ad esempio ingresso collettore, uscita tubazioni in pressione, alloggio strumenti di regolazione e controllo, ecc.. poste nella parte superiore; anche nella parte inferiore, i manufatti, con predisposizione a selle piane consentono l’innesto di ogni dispositivo prevedibile in progetto. Tutte le stazioni per il riuso delle acque meteoriche della gamma sono interrabili nel rispetto di tutte le prescrizioni del produttore e adeguate a servire impianti di irrigazione.

Descrizione

Voce di capitolato

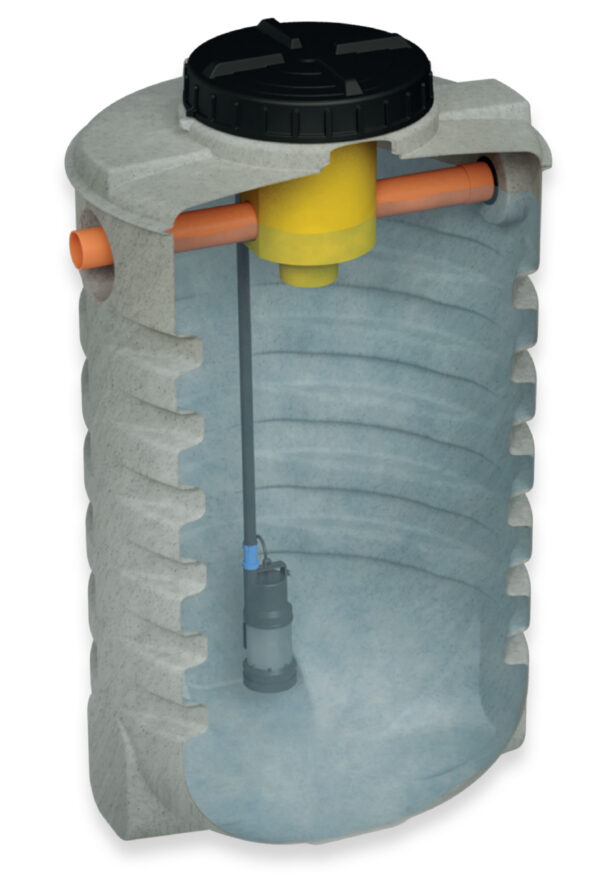

Sistema per il recupero e l’impiego di acque meteoriche Pluvio-S direttamente collegabile a canali pluviali, con serbatoio interrabile verticale in polietilene monoblocco con nervature orizzontali profonde, completo
di chiusino circolare con coperchio filettato internamente e valvola di sfiato incorporata per ispezione vano di arrivo e raccolta. Completo di predisposizione ingresso e troppo pieno con tasche piane, predisposizione passaggio tubazioni in pressione di mandata elettropompa sommergibile.
Comprensivo di un filtro a cestello o a sacco per l’interdizione all’ingresso di corpi estranei e inerti anche di modeste dimensioni o granulometria che potrebbero danneggiare elementi elettromeccanici a valle oltre
a ostruire piccoli fori di passaggio nei sistemi idraulici di distribuzione dell’acqua per irrigazione; il filtro trattiene ad esempio fogliame, sassi e altri residui indesiderati che potrebbero inoltre contaminare il contenuto del serbatoio.
Il sistema viene fornito allestita e completa di:

  • elettropompa sommergibile
  • regolatori di livello
  • tubazione di mandata in pressione
  • valvola a sfera
  • valvola di ritegno a sfera pesante/clapet
  • catena estrazione/emersione elettropompe sommergibili
  • gancio di supporto catene estrazione
  • pressacavi
  • guarnizioni ingresso e uscita tubazioni in EPDM
  • volume utile della stazione da 1200 l. a 3700 l.

Disponibili a richiesta accessori quali: Pressostato on-off, Pressostato Inverter, Centralina per irrigazione programmabile Essential, Centralina per irrigazione automatica Evolution, Centralina per irrigazione
automatica programmabile Adwanced.

VERIFICHE PERIODICHE
Verificare periodicamente che nessun corpo grossolano ostruisca l’ingresso dell’acqua piovana e il troppo pieno attraverso il chiusino superiore. Verificare che nessun corpo grossolano si depositi sul fondo del serbatoio o ingombri la superficie liquida all’interno della stazione. Verificare periodicamente che il filtro a cestello o a sacco sia sempre sgombro da residui. Verificare che non si presentino trafilamenti di liquido all’esterno del manufatto in polietilene.
RENDIMENTI E GARANZIE
PPE garantisce per ogni sistema per l’impiego di acque meteoriche Pluvio-S fornito la conformità alla norma di Legge 144/2007_al Dlgs 31/2001 ed alla norma UNI 10724.
